# نظام تشويش مضاد للطائرات بدون طيار بتردد 30–6000 ميجاهرتز

## نظام مضاد للطائرات بدون طيار بتردد 30–6000 ميجاهرتز لتطبيقات موثوقة للتدابير المضادة للترددات اللاسلكية

** نظام التشويش اللاسلكي المضاد للطائرات بدون طيار بتردد 30–6000 ميجاهرتز** هو حل واسع النطاق عالي الأداء مصمم لتعطيل روابط الاتصالات والملاحة غير المصرح بها للطائرات بدون طيار عبر نطاقات تردد متعددة. يغطي هذا **نظام مكافحة الطائرات بدون طيار** الطيف الكامل **30 ميجاهرتز إلى 6000 ميجاهرتز**، ويوفر إمكانات مرنة لقمع الإشارة لمجموعة واسعة من بيئات التردد اللاسلكي، مما يجعله مناسبًا للتركيبات الثابتة والمنصات المثبتة على المركبات ومشاريع التكامل المحمولة.

مزودًا بتقنية مضخم طاقة الترددات اللاسلكية عالية الكفاءة وتوليد إشارة النطاق العريض، يقاطع النظام بشكل فعال التحكم في الطائرات بدون طيار، والقياس عن بعد، ونقل الفيديو، وإشارات الملاحة عبر الأقمار الصناعية. تسمح بنيتها المعيارية للعملاء بتكوين مستويات مختلفة من طاقة الإخراج ومجموعات التردد وكميات القنوات وفقًا لمتطلبات التشغيل المحددة.

وباعتبارها **نظام تشويش الطائرات بدون طيار** احترافيًا، تدعم المنصة التشغيل المستمر مع إدارة حرارية ممتازة وموثوقية عالية وأداء تردد لاسلكي مستقر. تتيح قنوات التردد اللاسلكي المتعددة المستقلة تغطية النطاق العريض في وقت واحد مع الحفاظ على كفاءة إخراج عالية وتشويه منخفض للإشارة.

تتميز بنية **RF Drone Jammer** المدمجة بوحدات RF واسعة النطاق، وإدارة التردد الذكية، وخيارات التصفية القابلة للتخصيص، مما يوفر نشرًا مرنًا للبيئات الكهرومغناطيسية المعقدة. يمكن دمج النظام مع الرادار أو معدات الكشف عن الترددات اللاسلكية أو كاميرات EO/IR أو منصات المراقبة الأخرى لبناء حل شامل لمكافحة الطائرات بدون طيار.

### الميزات الرئيسية

* تغطية تردد واسعة جدًا: 30 ميجا هرتز إلى 6000 ميجا هرتز؛ تغطي ترددات التشويش نطاقات الاتصالات اللاسلكية الشائعة للطائرات بدون طيار

* إخراج الترددات اللاسلكية ذات النطاق العريض عالي الطاقة بكفاءة ممتازة

* بنية النظام المعيارية والقابلة للتطوير

* يضم 4 قنوات تشويش الترددات اللاسلكية ذات النطاق العريض.

* يدعم ما يصل إلى 8 ترددات تشويش تعمل في وقت واحد.

* يستخدم وضع التشويش الكاسح للتردد

* سهل التشغيل؛ لا يتطلب تكوينًا لاسلكيًا معقدًا - جاهز للاستخدام فور تشغيله

* تخصيص نطاق التردد المرن

* عملية مستقرة للخدمة المستمرة

* تصميم مدمج للنشر الثابت أو المتحرك أو المحمول

* يدعم التكامل مع أنظمة كشف ومراقبة الترددات اللاسلكية

* طاقة الإخراج والواجهات وطرق التبريد قابلة للتخصيص

* أداء موثوق مع متطلبات صيانة منخفضة

### التطبيقات

* حماية البنية التحتية الحيوية

* أمن المطارات والمجال الجوي

* أنظمة مراقبة الحدود

* حماية المنشآت الصناعية

* المشاريع الحكومية والسلامة العامة

* أمن الحدث المؤقت

* منصات البحث واختبار الترددات اللاسلكية

* حلول متكاملة لمكافحة الطائرات بدون طيار

### بنية المنتج

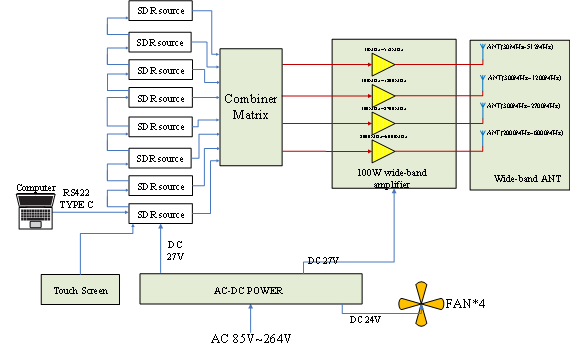

الشكل 1 : رسم تخطيطي لنظام تداخل ترددات الراديو الرقمي

### مؤشرات أداء المنتج

ELECTRICAL SPECIFICATIONS
Parameter	Min	Typ	Max	Unit
Frequency Range	30		6000	MHz
Per- channel Output power（Psat）	80	100	120	W
Power adjustment range	30		50	dBm
Instant bandwidth			100	MHz
Spurious		-40		dBc
Harmonics@ POUT = 100W	-10			dBc
Power supply	AC 86V~264V/40Hz~60Hz
Input power consumption @ Pout = 100W*4			1200	W

INTERFERENCE CODE
Code List	Target(Suggest)
TBS_868	Team-Black Sheep 868M Frequency range(FPV)
TBS_915	Team-Black Sheep 915M Frequency range(FPV)
TBS_868+915	Team-Black Sheep 868M/915M Frequency range(FPV)
ELRS_868	868M ELRS Protocol (FPV)
ELRS_915	915M ELRS Protocol (FPV)
ELRS_868+ELRS_915	868M /915M ELRS Protocol (FPV)
TBS+ELRS_A	Team-Black Sheep&ELRS Protocol(FPV)
ELRS_2450_A	2.4G ELRS Protocol(FPV)
GNSS_70M	Positioning/Navigation Signal
OFDM	Conventional Low,Slow and small Drones
LFM	Fast sweep interference mode

### هيكل المنتج

* المعلمات الميكانيكية

MECHANICAL SPECIFICATIONS
Parameter	Value	Unit
Dimension	500x482.6x177 （19’/ 4U）	mm
Weight	TBD	Kg
RF Connectors In/Out	N-F	-
Control Connector	Type-C	-
Power supply Connector	Y11p 4 core connector
Cooling	Forced air cooling	-
IP Grade	IP54

### أبرز النقاط الفنية

* نطاق التردد: **30-6000 ميجا هرتز**

* نقل الترددات اللاسلكية ذات النطاق العريض

* تضخيم طاقة الترددات اللاسلكية عالي الكفاءة

* قنوات إخراج متعددة قابلة للتكوين

* التشغيل المستمر

* تتوفر تكوينات OEM وتصنيع التصميم الشخصي المخصصة

### الهيكل الخارجي

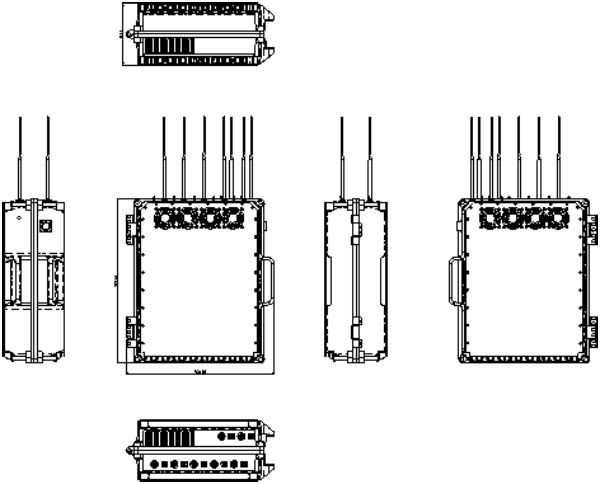

الشكل 2 : الأبعاد الخارجية

*صورة ثلاثية الأبعاد للمنتج

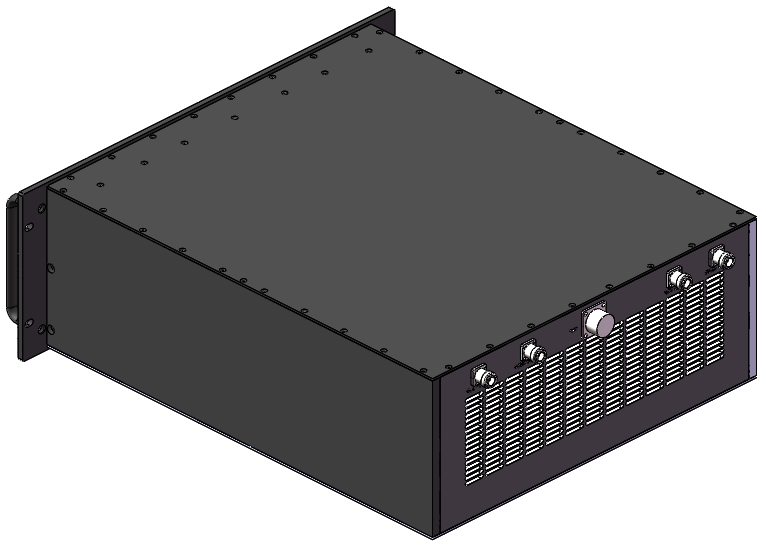

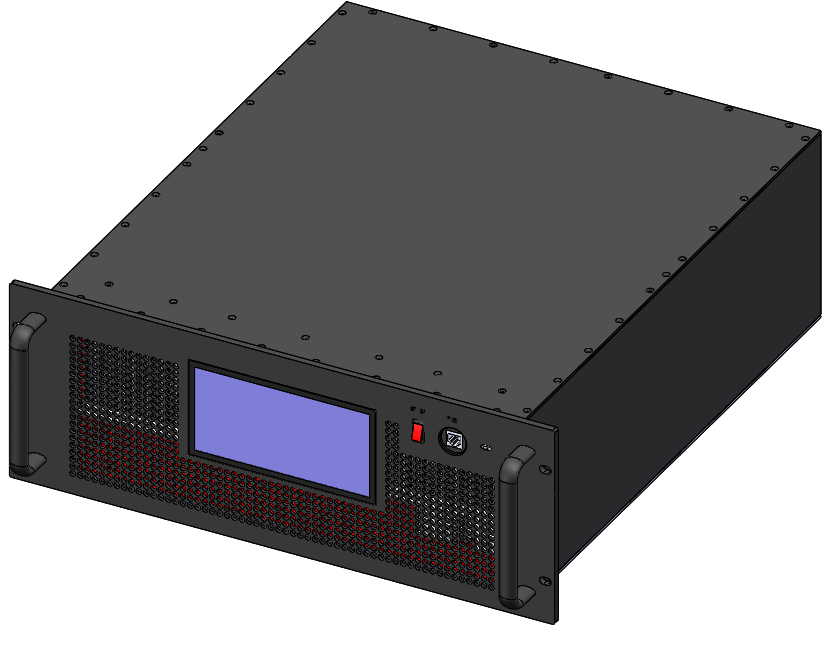

الشكل 3 : رسم تخطيطي ثلاثي الأبعاد للمنتج

يوفر فريقنا الهندسي حلول ترددات لاسلكية مخصصة بناءً على متطلبات العملاء، بما في ذلك تخصيص التردد، وطاقة الإخراج، وتصميم العلبة، وواجهات الاتصال، وتكامل النظام الكامل، مما يوفر حلول ترددات لاسلكية عريضة النطاق موثوقة للتطبيقات الاحترافية كثيرة المتطلبات.
